在過去，FPGA與STM32軟硬結合，可以完成很多需要FPGA進行硬件加速，同時系統又有略顯復雜的人機交互的設計：LCD控制系統，LED點陣屏等。

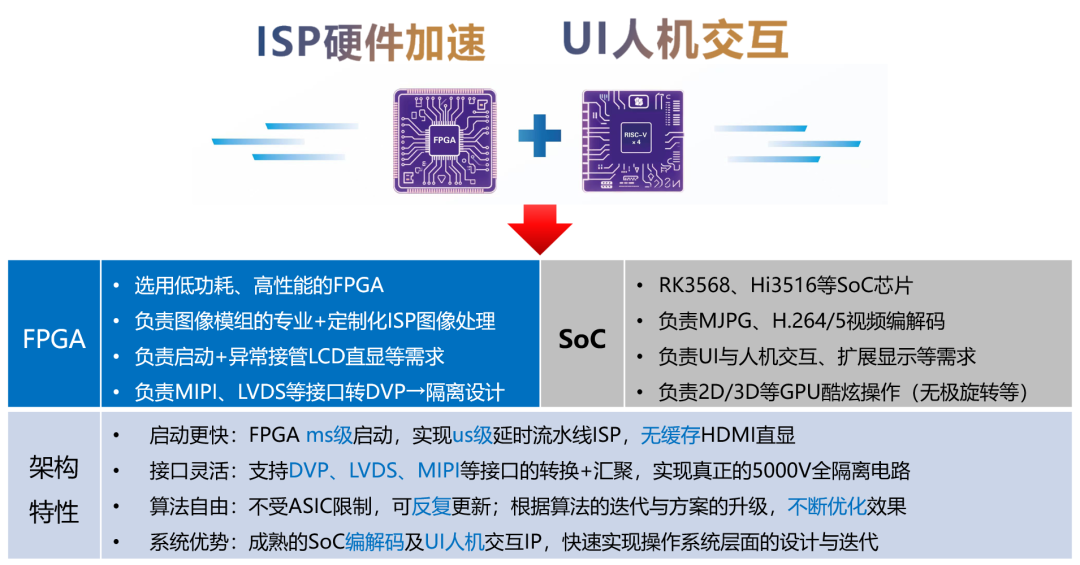

FPGA與ARM與生俱來的互補，其性價比與靈活性、生態，不是異構FPGA可比擬的。因此對于大部分設計，我們不做選擇題——FPGA + ARM架構。
-
【1】奧唯思與創龍科技戰略合作
就在昨日（2025.10.27），在長達多年的互補切磋后，奧唯思與創龍終于簽訂戰略合作協議，正式針對機器視覺圖像接入RK3588、RK3576等平臺，進行了一系列圖像解決方案，以及市場推廣的探討。
創龍科技 (Tronlong)始創于2013年，是國內領先的嵌入式產品平臺提供商，公司總部位于廣州，作為是全志、瑞芯微[敏感詞]合作伙伴，創龍業務主要圍繞著SoC，涵蓋工業核心板、工業評估板、工業單板機、項目服務（https://www.tronlong.com/）。
奧唯思科技（SZOVS），成立于2021年，坐落于深圳南山，核心團隊有著數十年的的FPGA、ASIC圖像開發經驗。公司專注于FPGA圖像處理平臺推廣、全國產ISP相機研制、FPGA電子內窺鏡系統開發等，致力于為客戶提供快速可量產、高性價比的FPGA圖像加速解決方案（http://chajuzhijia.cn）。
1：FPGA實現ISP的優勢的價值
FPGA具有高速、并行、流水線以及現場可編程的特性，針對部分場景的圖像應用，采用SoC的ISP很難做到低延時+高性能+全同步。同時，SoC的ISP開發難度大、開發周期長，系統適配投入資源大，大部分客戶無法調試RK的ISP，或者對圖像Tuning本身投入不足。

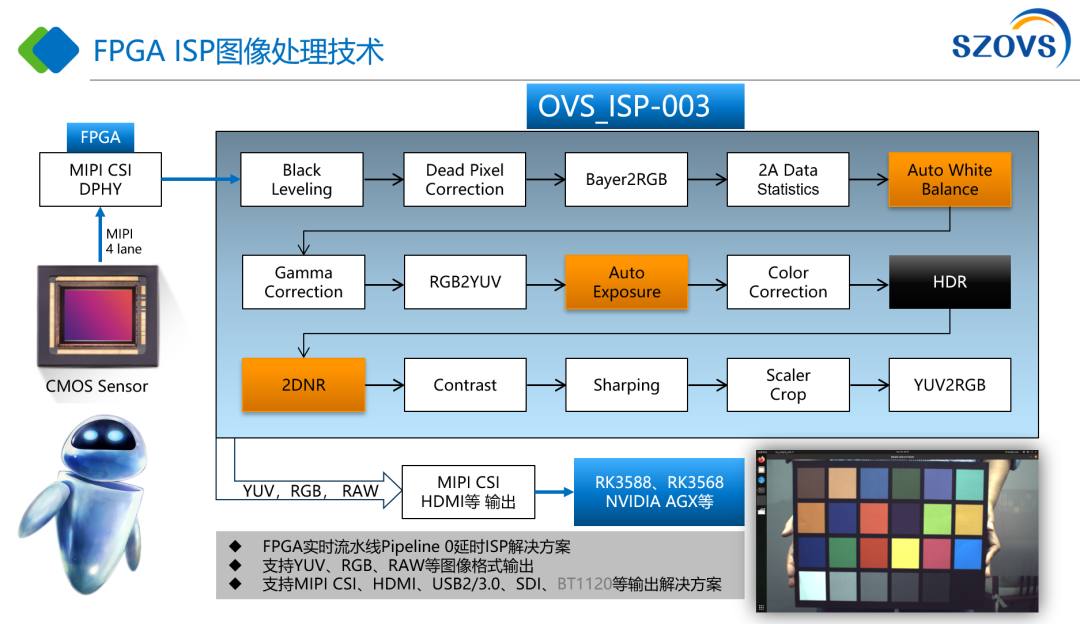

因此，采用FPGA進行單目、多目ISP圖像處理，能有效地解決如上問題，而具備極高的靈活性，對設計的擴展與升級也更有價值。如下是奧唯思基于FPGA的ISP架構，已批量應用于工業、醫療視覺產品。

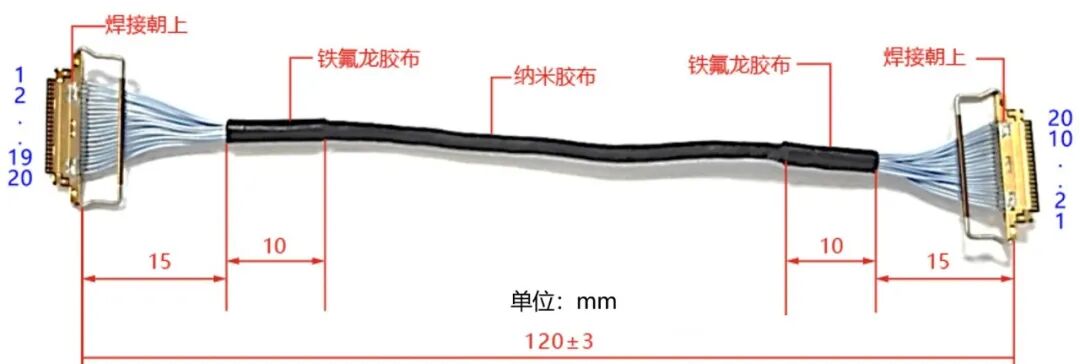

經過多年的實戰積累，我們一致認為在非靜態場景中，USB相機因其接口結構因素，天然不穩定。針對終端或嵌入式設備，USB并非好的方式，而同軸線纜作為震動場景的高抗干擾性線纜，是無人機、機器人應用的不二選擇。如下是基于IPEX接口的同軸線纜，單同軸可運行標稱10Gbps。
3：全國產ISP相機的價值

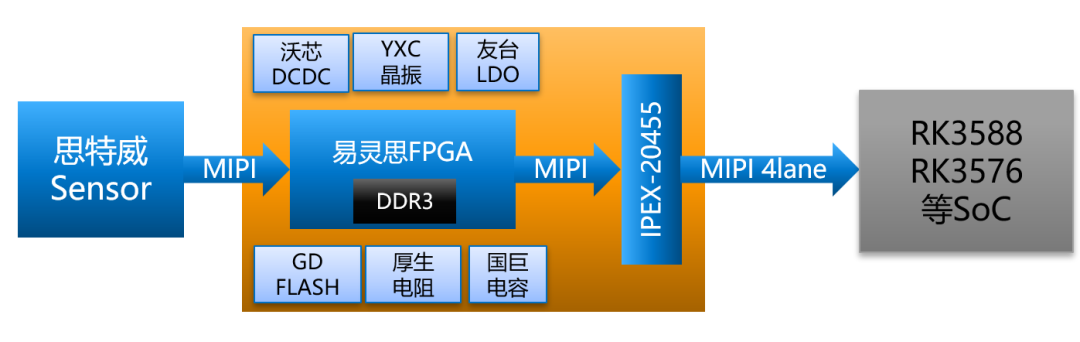

針對目前國內產品為了供應鏈及產品安全考慮，設備需要全國產器件選型?；诖耍覀儾捎?/span>國產FPGA+國產Sensor，設計了全國產MIPI-ISP相機的設計，并且完成了相關機構的苛刻測試。
鑒于如上3點，自2024年底始，奧唯思便開始陸續推廣基于MIPI接口的ISP相機，并且采用IPEX20455-20線纜接入方案，完成了更高的帶寬（6-10G），更低的延時，以及更穩定的系統集成方案。

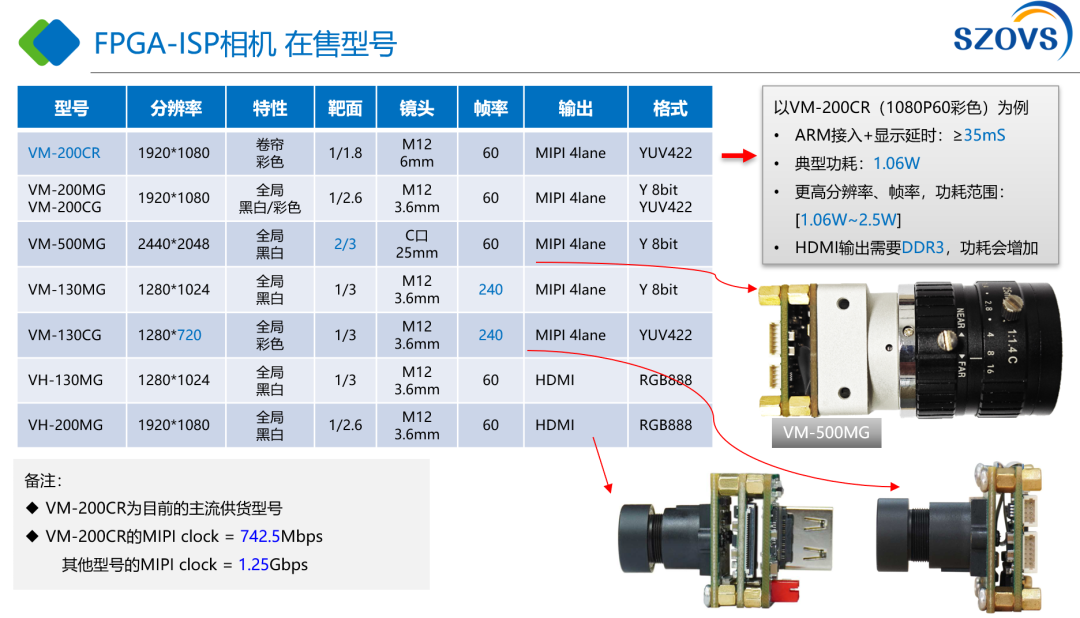

同時，為了解決客戶的多樣化需求，我們也針對主流200萬、130萬彩色/黑白，卷簾/全局傳感器，設計完成了多款不同特性的專業化MIPI-ISP相機：
奧唯思在FPGA圖像的數十年投入，聚焦MIPI-ISP相機，已在多個客戶項目完成認證及量產接入。創龍的RK平臺在業內首屈一指，在嵌入式、工控領域皆耳熟能詳。
但現實卻是很殘酷的，主要有如下：
-
-
RK驅動層接入MIPI相機的有難度
-
-
-
-
因此針對創龍主流的RK3588（RK3576敬請期待）等平臺，奧唯思已經完成了MIPI-ISP相機的驅動接入，以及相關SDK的集成與發布。目前形態主要有1、2、6目，相關介紹如下：
1. 標準化雙目MIPI-ISP接入

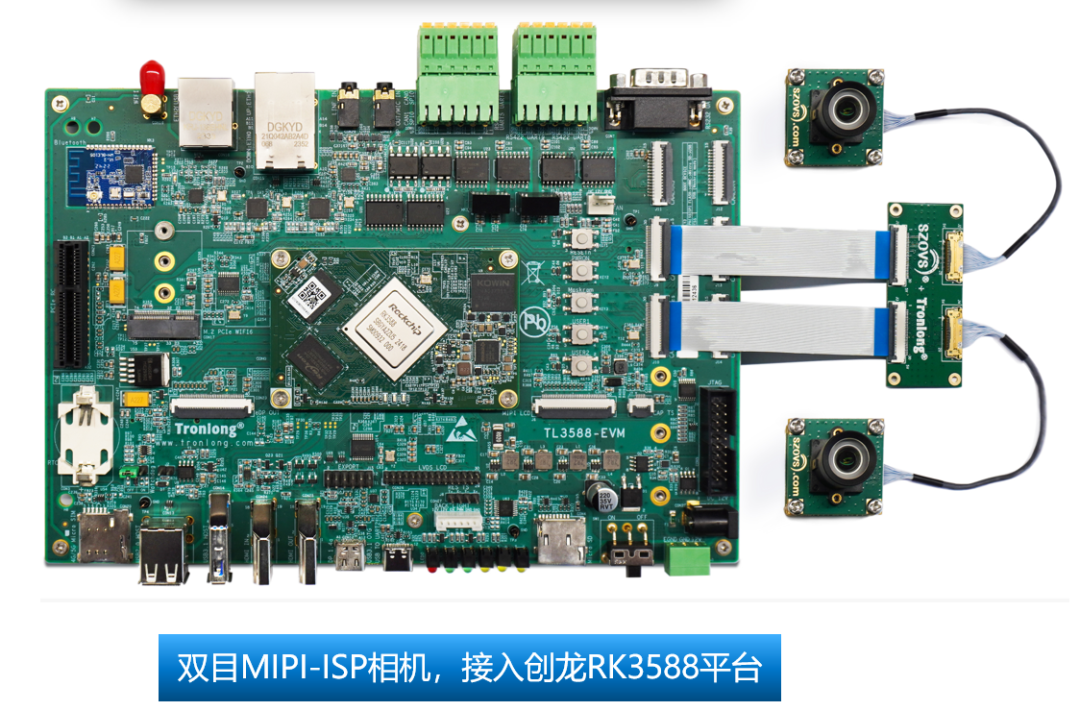

如上圖所示，為奧唯思的雙目MIPI-ISP相機（VM-200CR、VM-200CG），以及創龍的RK3588 ARM開發平臺。針對模組的接入，我們已經完成了如下準備工作：
1）標準化創龍RK3588接入子卡
2）標準化創龍RK3588驅動SDK
針對大部分無人機、機器人、機器視覺等雙目圖像應用，我們可以提供全套Demo SDK，實現全同步、低延時的優質圖像方案，助力客戶聚焦應用與AI，快速成型設計方案。
2. 標準化6目MIPI-ISP接入
針對環視拼接、多光譜相機、多目視覺應用，我們也執著的更近一步，基于創龍的RK3588平臺，完成了6目ISP-MIPI相機接入方案，如下所示：
針對6目同步200萬MIPI-ISP相機的接入方案，已有客戶基于此完成多光譜、多目拼接等應用。采用FPGA進行預處理ISP，有效降低SoC負擔的同時，極大的提供了開發的進度，以及產品的性能。
聚焦FPGA+ARM生態，針對ISP圖像視覺的SoC接入，奧唯思與創龍，未來會持續完善ISP相機接入創龍開發板的應用，共同完善機器視覺圖像的生態圈，戰略合作，志在長遠。針對創龍RK開發板，接下來我們會從官方層面集成Demo SDK，主要有如下：
如果對FPGA+ARM架構感興趣，歡迎找我們兩家探討切磋；
如果對我們產品感興趣的朋友，歡迎訪問如下鏈接（雙十一85折扣！）
https://item.taobao.com/item.htm?ft=t&id=830528734362
